ネットワークの速度を実測しています。

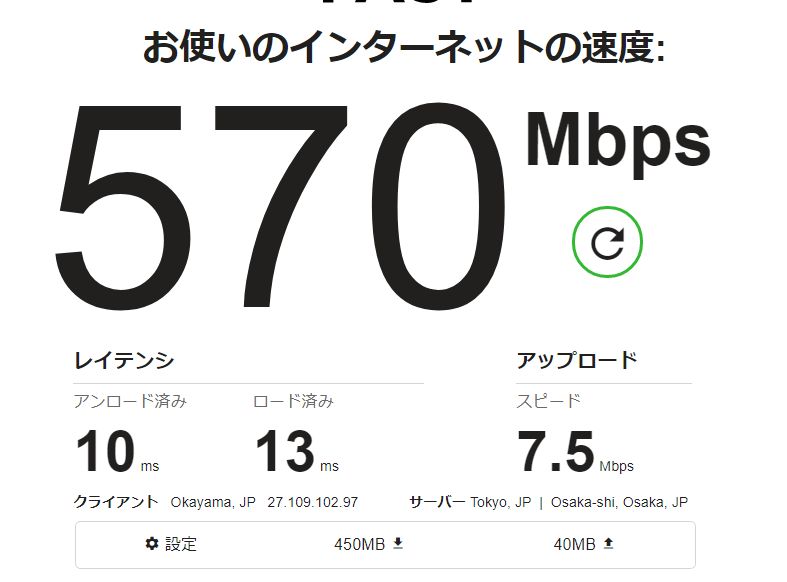

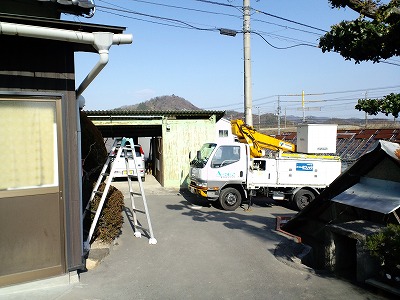

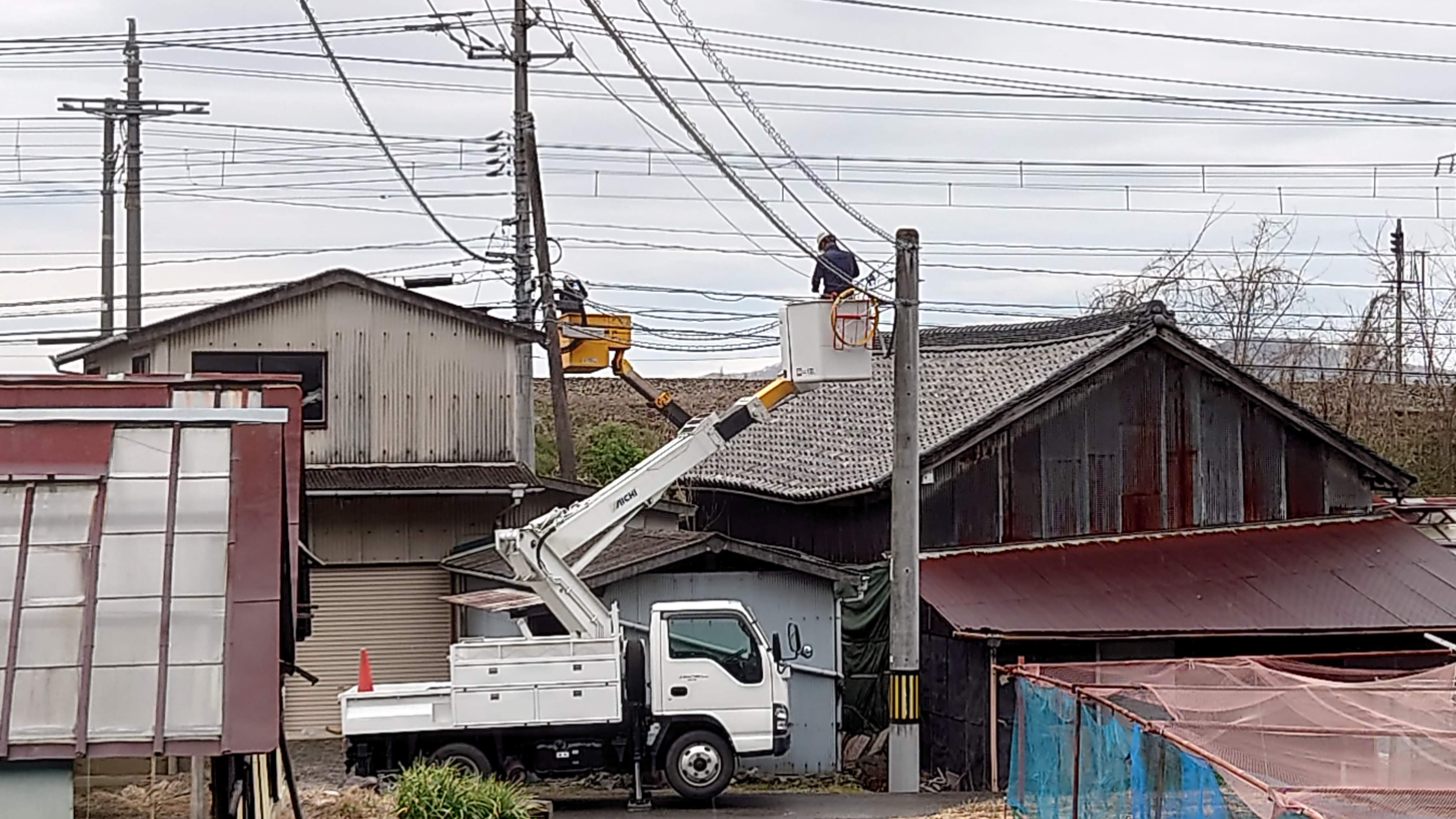

2021/3/28 CATV回線を光化しました。
2015/6/10 フレッツ光ファミリー→フレッツ光ネクスト ファミリー・スーパーハイスピード隼

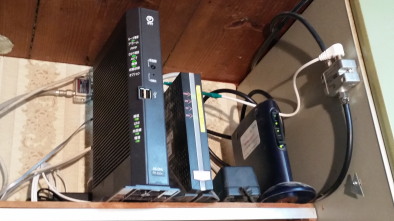

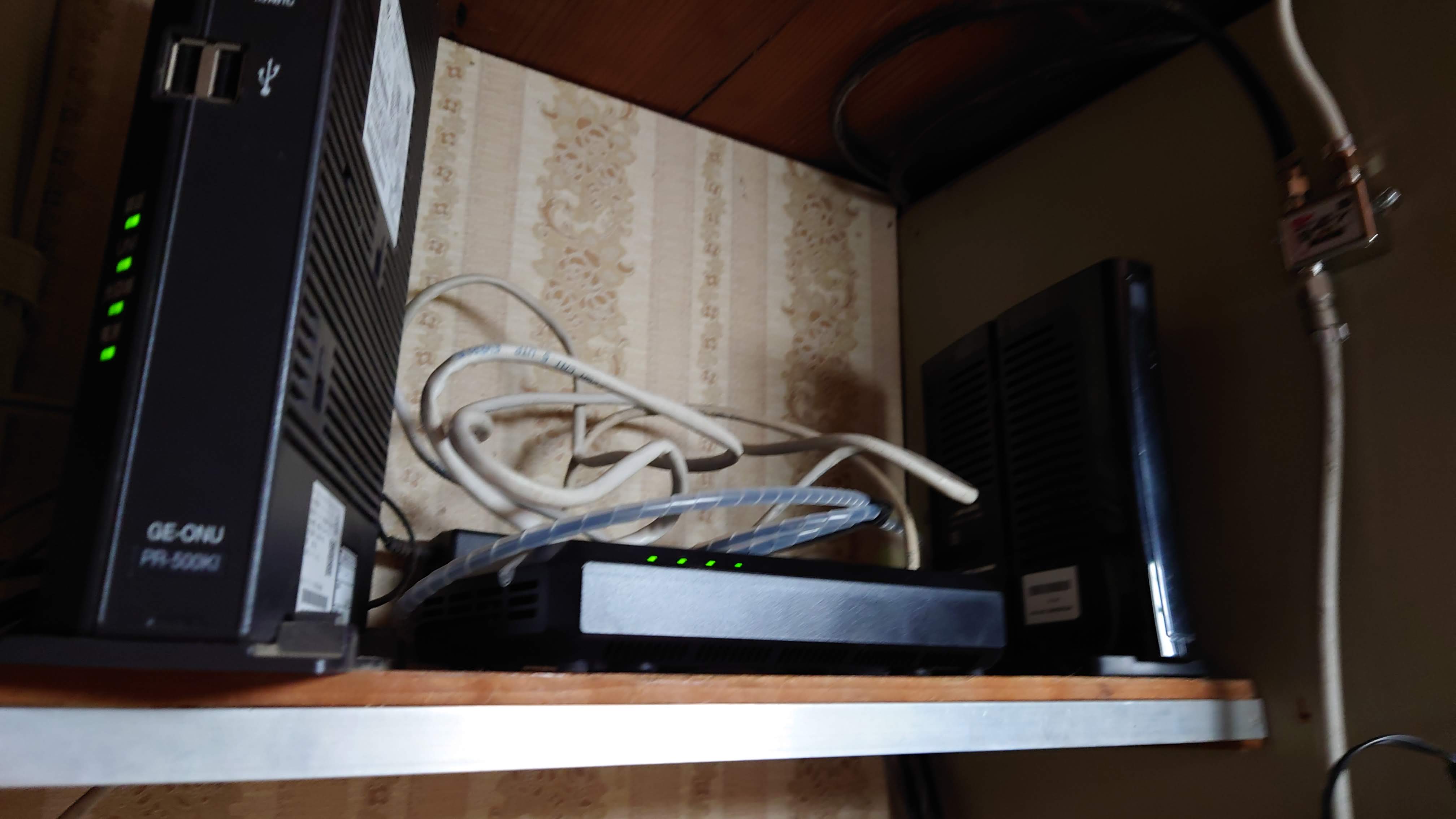

３台が１台になり、高速1Gbpsになりました（右はCATV）
実測回線速度 下り回線 261.06Mbps(32.63MB/sec) 上り回線56.33Mbps(7.04MB/sec)
２００９／４／６ 親回線の切り替え（宅内工事なし）
光ケーブルが共用から専用になったようです。最高速度は変わらず、平均速度は速くなった
２００９／２／８ Ｂフレッツをフレッツ光プレミアムに変更しました。
午後１時40分頃，作業車が来て，ケーブルはそのままですが，電柱側をつなぎ直して，室内の機器を交換しました。
ＩＳＤＮの配線を撤去しました。
光ケーブルは以前のまま
交換した機器

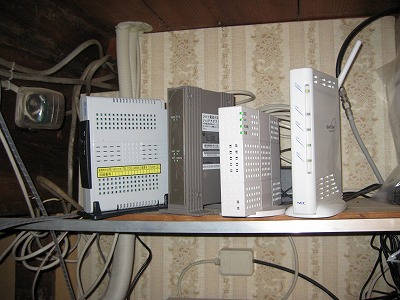

左から，加入者網終端装置(ＣＴＵ)，光電話用ＶｏＩＰアダプタ，回線終端装置(ＯＮＵ)，以前から使用している無線ルーター(単なるハブとして利用)

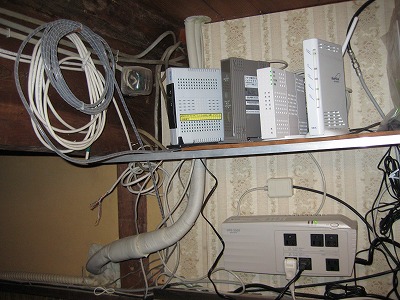

下部には無停電電源装置を設置しています。
電話はＮＴＴの光電話を２回線，インターネットはＢｉｇｌｏｂｅの固定ＩＰアドレスでサーバー公開しています。
２００５／３／２２ 我が家にも光ファイバーが来ました。ＮＴＴ日本のＢフレッツ回線です。プロバイダは元々のビッグローブです。
回線速度は上り下りとも１０Ｍｂｐｓ以上出ています。
光ファイバ−−Ｂ−ＰＯＮ型ＭＡ加入者回線終端装置−−ルーター−−スイッチングハブ−−各パソコン
ネットワークの速度を実測しています。

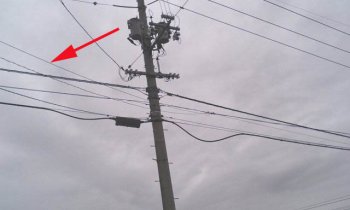

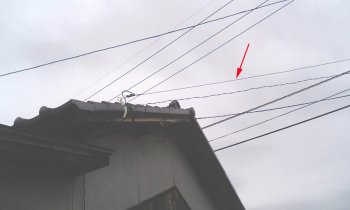

電柱から我が家への光ケーブル（一番細い線）

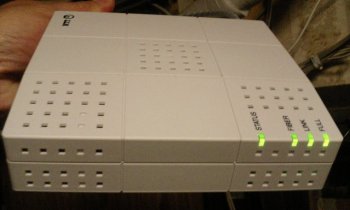

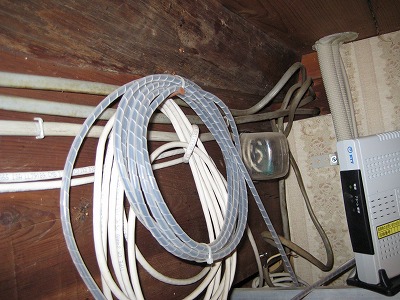

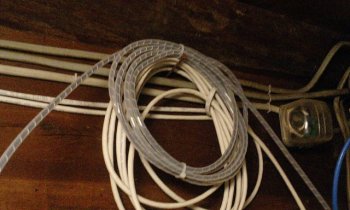

保護用のスパイラルチューブに入った光ファイバ 光ファイバをＬＡＮケーブルに変換する終端装置
我が家のブロードバンド化第一世代（ＣＡＴＶ）
２００２年１２月２５日 我が家のＣＡＴＶ工事が行われました。これでやっと我が家もブロードバンドの仲間入りです
回線速度は時間帯によりますが，下りが約５Ｍｂｐｓ程度，上りは１.9
Ｍｂｐｓ程度です。
２００３年１０月１７日 ＩＰ電話を導入しました。
ネットワークの速度を実測しています。
回線の構成は下記のようにしました。
ケーブルテレビ回線−−２分岐−−ＣＡＴＶブースタ−−屋内テレビ回線−−６分配−−各テレビ
｜
Ｌ＿ケーブルモデム−−ハブ−−ルータ−−スイッチングハブ−各パソコン
｜
Ｌ＿ＩＰ電話モデム−電話機
我が家までのＣＡＴＶ経路
我が家に来ているケーブルをたどってみました。
オニビジョンの建物（山陽新聞のビル）から国道２号線沿いに平島まで電柱の上を通っているようです。その後，瀬戸方面の県道沿い，我が家の前の県道２２０号線を走っていました。

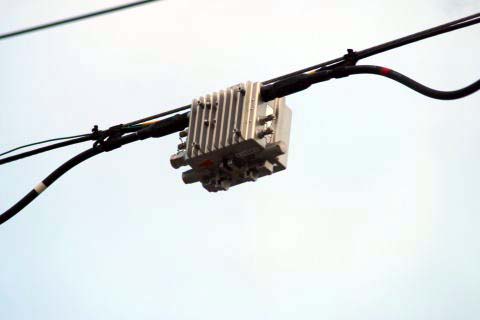

基地局からの光ケーブルがこのような機械で中継されているようです
ここまでは光ケーブルのようです（４０Ｋｍまで電送できるようです） 浮田地区は草ヶ部地内にありました。
光ＡＭ電送装置（Bn-MUX SN5880S-AM）

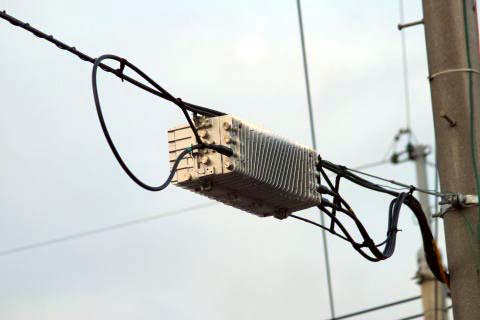

各町内で分配したり増幅しています。（テレビのブースタ）＋（パソコンのハブ）ですね。
同軸ケーブルのようです。この増幅器は草ヶ部から谷尻の間にありました。
双方向中継増幅器（Ｂｎ−ＭＵＸ ７５５０）
このタップから各家庭に引き込まれます。これは我が家用の工事前の写真です。
タップ（２分岐）
以下が１２／２５午前中の工事です（作業者２名）

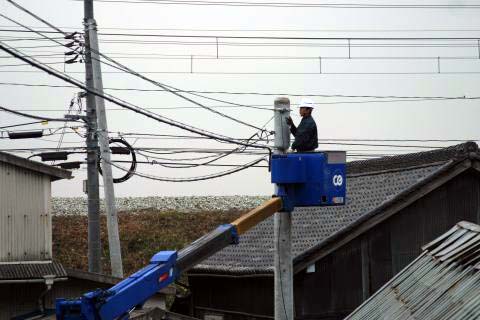

我が家への電線を接続中（標準で４０ｍまでだそうです）

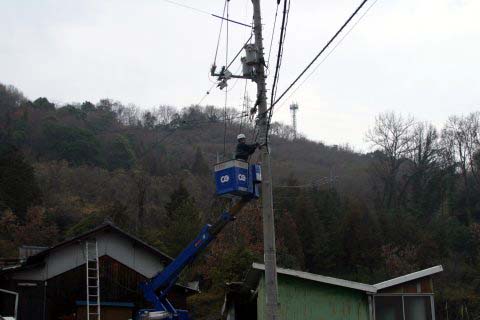

高所作業車を一人で使っていました
我が家への引き込み部分の電柱
この電柱から左のはしごのところに引き込みました

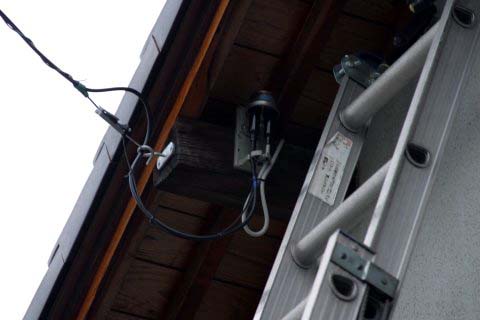

軒先に取り付けた保安器（雷よけの避雷器）

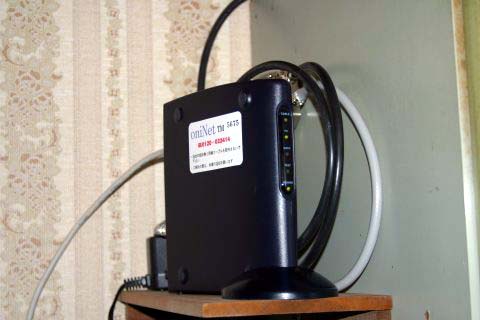

屋内に取りつけたケーブルモデム。この部分でテレビ用とケーブルモデム用に分けています
この先のルーターまでは１００ＢＡＳＥのＬＡＮケーブルです。

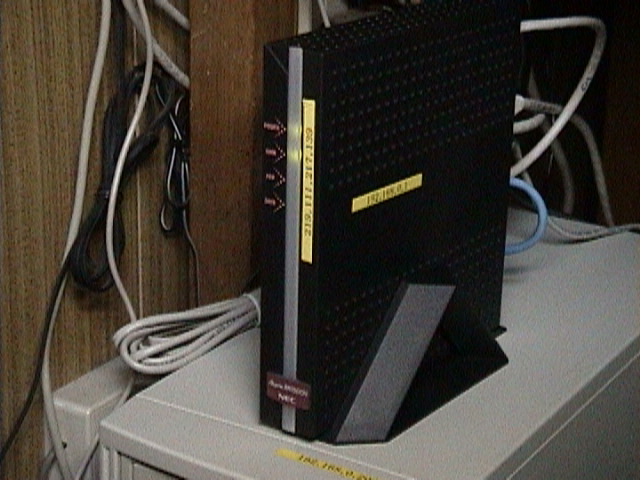

我が家のルーターＮＥＣ Ａｔｅｒｍ ＢＲ１５００Ｈ
実行速度７０Ｍｂｐｓのブロードバンド回線専用タイプです。１００ＢＡＳＥのスイッチングハブにより各パソコンを接続しています

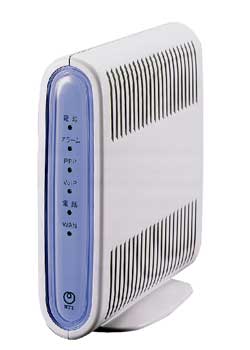

ＩＰ電話用モデム Ｗｅｂ Ｃａｓｔｅｒ Ｖ１００
